КАПТАЖ РОДНИКОВ.


Родники могут принимать вид безнапорных нисходящих ключей или напорных вод, восходящих ключом. Ключевая вода, как правило, характеризуется как качественная и вкусная, что позволяет применять ее в хозяйственно-бытовых нуждах.
В случае восходящего ключа забор воды осуществляют путем использования  специальных каптажных камер с приемом воды через нижнюю часть камеры (рис. 1). С помощью этих камер можно  обеспечивать накопление воды, необходимое в хозяйственных и бытовых нуждах.
С целью увеличения водоприемной поверхности понадобится каптаж в виде горизонтальных водозаборов, трубы которого должны быть из железобетона, бетона или керамики. При этом забор воды осуществляется через дно каптажной камеры, на дне которой прорезывают круглые или щелевые отверстия.
Для очищения родниковой воды от взвесей необходимо перегораживать накопительную камеру. В этом случае делают два отделения, одно из которых приспособлено для отстоя воды, а второе необходимо для забора воды насосом. Накопитель каптажной камеры перекрывают железобетонной плитой, а вокруг устраивают  отмостку.
Чтобы предохранить водозабор от возможного загрязнения поверхностными стоками, его необходимо закрывать глиняной подушкой во избежание. Также для избегания  вымывания водой частиц грунта необходимо обсыпать водозаборы фильтрующей песчано-гравийной загрузкой.
Для того, чтобы каптажная камера не переполнялась, следует устанавливать переливную трубу, на конце которой устанавливают водоприемную воронку. При этом диаметр трубы рассчитывается  с учетом наибольшего дебита родника.

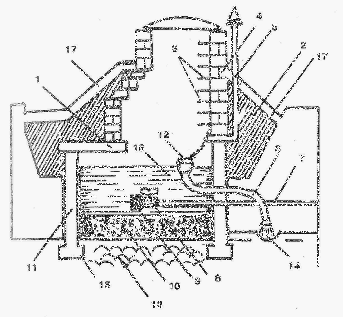

Рис. 1. Каптаж восходящего родника: 1 - плита перекрытия; 2 - глиняный замок; 3 - скобы; 4 - кладка; 5 - вентиляционная труба; 6 - переливная труба; 7 - водозаборная труба; 8 - вентиль; 9 - фильтр; 10 - обратный гравийный фильтр; 11 - бетонное кольцо; 12 - слив с пробкой; 13 - водоносный слой; 14 - водоотводная канава; 15 - фундамент;16- накопитель; 17 - отмостка.

В зимнее время камеру необходимо утеплять, при этом устанавливая вытяжную трубу, на конце которой размещают колпак с сеткой, а горловину камеры закрывают съемной крышкой. Камера требует периодического осмотра, очистки и дезинфицированию. Не лишним будет устройство павильона и сооружения ограды территории вокруг камеры.

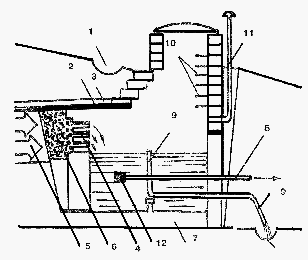

Рис. 2. Каптаж нисходящего родника: 1 - водотводной желоб; 2 - гидроизоляция; 3 - плита перекрытия; 4 - дренаж; 5 - водоносный слой; 6 - гравийный фильтр; 7 - бетонное основание; 8 - водозаборная труба; 9 - переливная труба; 10- скобы; 11 - вентиляционная труба; 12 - фильтр водозабора.

Забор воды из нисходящего ключа производиться по той аналогичной схеме, с той лишь разницей, что отверстия устраивают не в днище, а в стенах каптажной камеры (рис. 2).
