Водоприемник берегового типа, совмещенный с насосной станцией, производительностью 5-6 м3/с

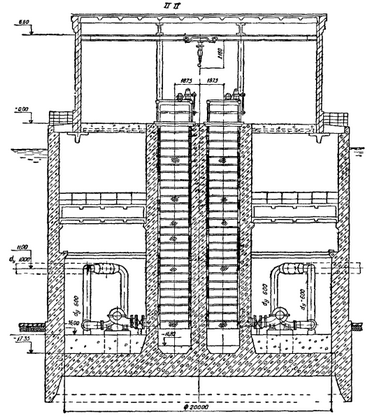

На Рис.1 показан пример водоприемника, совмещенного с насосной станцией берегового типа производительностью 5-6 м3/с; при амплитуде колебаний уровня воды до 10 м.
Рис. 1
Часть водоприемника, находящаяся под водой, выполнена в виде круглого, в плане, колодца из монолитного железобетона, сооруженного способом опускания. Поступление воды в водоприемник организованно через окна, оборудованные решетками, и далее через вращающиеся сетки с лобовым приемом воды, в приемное отделение центральной части колодца и поделенное на две секции. С трех сторон приемное отделение окружено помещением насосной станции. Станция оборудована четырьмя центробежными насосами типа 22 НДс (как действующих, так и запасных).
Гасители удара и расходомеры находятся на напорных водоводах за пределами станций в специальных камерах.
